实验室供气系统
实验室用气主要有不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气等）、易燃气体（氢气、一氧化碳）；剧毒气体(氟气、氯气)；助燃气体（氧气）组成。除不燃气体、惰性气体外其它气体不得进行实验室。可以通过输气管接到各实验室内。一般气相室配置氦气（He）、氮气（N2）。气质联用室配置了氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接，严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性实验，并在使用前要先除油。由于管道细小，管间距小，安装过程中可依据现场情况进行调整，保证间距不小于45mm，气瓶装瓶时，易燃易爆与惰性气体同柜，杜绝两种易燃气体同瓶装一柜。
1、 为确保安全，实验用各种气体，有条件应远离工作点设计具有防爆性能的房间作为气体室存放，否则需设置带有全自动报警功能的气瓶安全柜存放。
2、 试验产生有毒有害气体应设计负压排气系统，确保有毒有害气体不在室内泄露。
3、 按照房间大小比例设计相应数量带逆风阀的换气扇，使空气流通顺畅，保持清洁
4、 每个房间都要设计带有过滤装置的通气孔，如果是带有室内走廊的房间也可在门窗上设百叶窗，尺寸按照排气量比例关系计算。

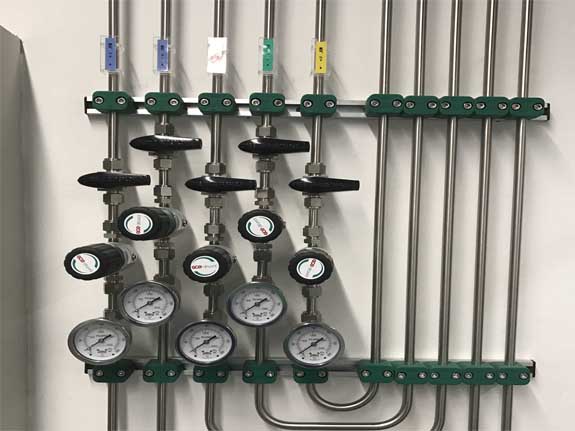

供气系统示意图一

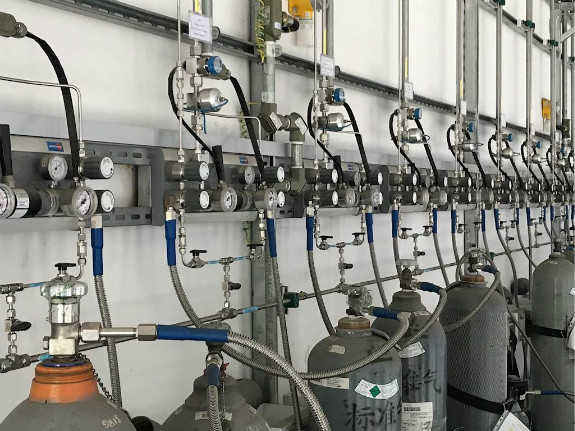

供气系统示意图二

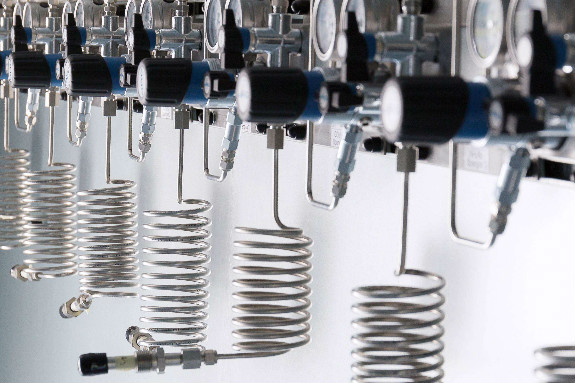

气路系统一

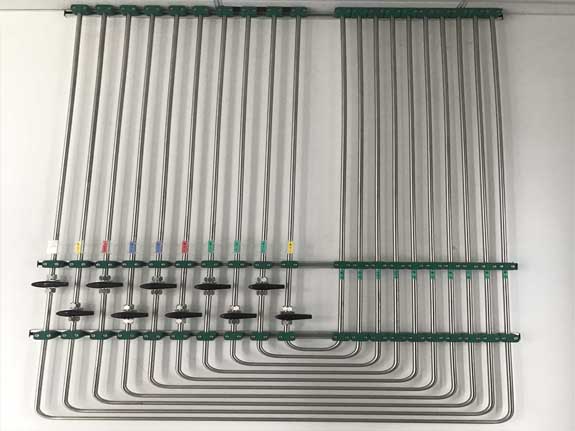

气路系统二

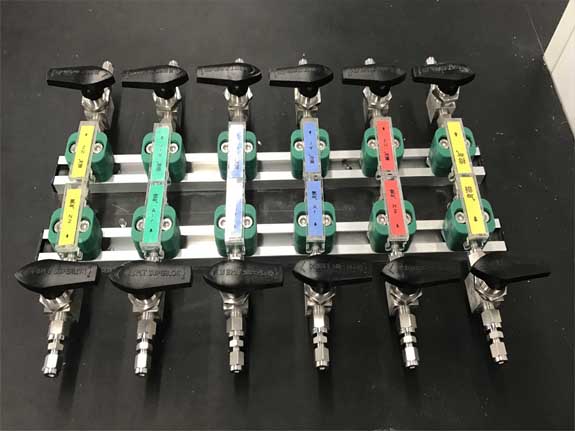

气路系统三
